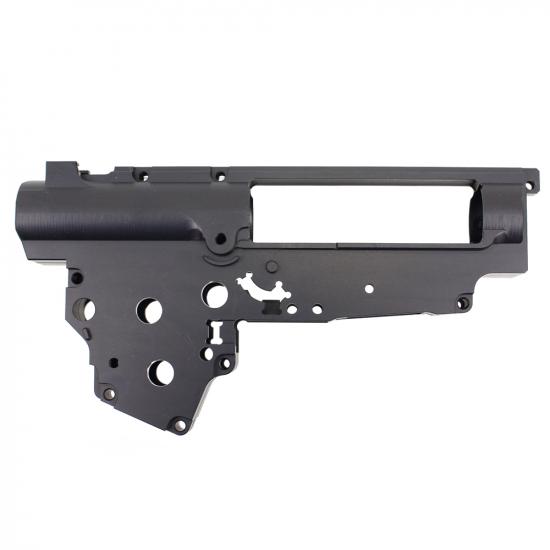

CNC Gearbox V3 AK - QSC (8mm)

EN AW7075-T651　超々ジュラルミンから全切削で作られた高精度、高強度ギアボックスです。

LCTやE&Lなど、海外製のAKに適合するVer.3タイプギアボックスで東京マルイ製のスタンダードAKシリーズや他のVer.3系機種に装着する際はレシーバー側の干渉部分などを削るなど加工が必要となります。

ギアボックス単体の重量はわずか106gで、純正の亜鉛ダイキャスト製と比較して大幅に軽量化が可能かつ強度も飛躍的に向上します。

QSCは専用のスプリングガイドを用いたクイックチェンジ構造で後部からワンタッチで取り外しできるため、調整が容易です。

スプリングガイドの固定には、別売りの低頭ねじCentering Screw QSCをご使用ください。
機種によってはねじがレシーバーに干渉する事がありますのでその際は逃がし加工が必要となります。

モーターホルダー取り付け基部は様々なメーカーに対応できるよう、東京マルイ純正より幅が細くなっています。
ギアボックスとモーターホルダーのガタ取りには、ギアのシム調整に使われる外径Φ6mm、内径Φ3mmのシムが使用できますので、これを用いて調整を行ってください。

軸穴サイズはΦ8mm H7 (0～+15μm)です。
接着強度の確保と嫌気性接着剤対応のため、軸穴内側にはアルマイトがかかっていません。
ご使用の軸受けに合わせて圧入、嫌気性接着剤による接着を使い分けてください。
接着の際はロックタイト638+プライマー7471をお勧めします。

ギアボックスを固定するM3ねじの締め付けトルクは0.63N・m(メーカー保証値1N・m以下)となります。
組み立てにはトルクドライバーの使用を推奨します。

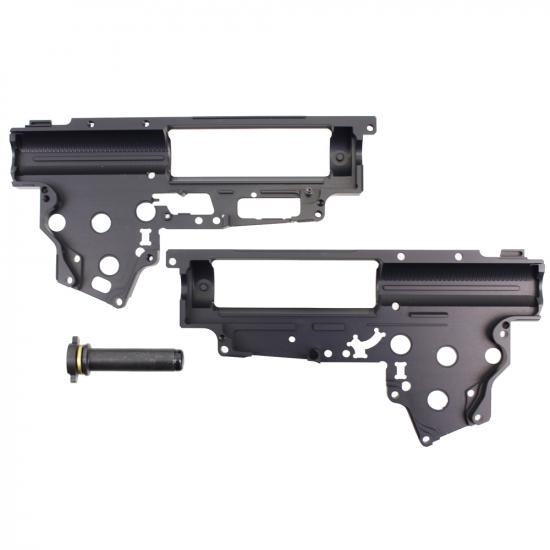

付属品
・ねじ一式
・専用QCスプリングガイド
